Sokel domu, prípojka elektriny a plynu

Pomedzi práce na streche (čakali sme na komíny) sme sa pustili do montáže XPS polystyrénu na sokel domu. Na sokel sa použiva XPS kôli jeho nenasiakavosti. Nevedie vlhkosť zo zeme do izolácií nad úrovňou terénu. Je 3x drahší ako obyčajný fasádny biely polystyrén, no v žiadnom prípade ho neodporúčam zameniť.  Polystyrén na sokel stál 600€, pritom to nieje veľká plocha!

Keďže máme základovú dosku z prednej strany domu pod úrovňou terénu, drevenú konštrukciu je potrebné chrániť hydroizoláciou. Skladba konštrukcie je detailne popísaná v nasledujúcom výkrese:

Pricíp hydroizolácie pri základovej doske pod úrovňou terénu, zdroj www.steico.com

Tj: na drevenú konštrukciu sme osadili cementotrieskovú dosku CETRIS, 30cm nad úroveň budúceho terénu. Tú Dušan natrel penetrákom a ja som na ňu natavil asfaltové pásy, s 15cm presahom pod úroveň základovej dosky.  Tak je konštrukcia chránená proti vzlínajúcej vlhkosti.

Príprava pred montážou sokla, drevená konštrukcia na základovej doske

Milan montuje dosky CETRIS, Dušan natiera penetračným náterom

Následne sme montovali XPS v hrúbke 3cm + 10 cm pomocou montážneho lepidla. XPS siaha 30cm nad úroveň budúceho terénu a 80cm pod úroveň - do nezámrznej hĺbky. Povrch pre lepenie musí byť zbavený nečistôt a voľných častí cementu. Lepili sme penovým lepidlom systémom uzavretej bunky - súvislý pás lepidla po obvode dosky a bodovo v strede dosky. Spotrebovali sme asi 8 kartuší lepiacej nízkoexpanznej peny.
V zadnej - záhradnej časti domu je úroveň terénu pod úrovňou základovej dosky, takže sme dosky CETRIS nedávali.

Lepenie XPS v prednej časti domu

Predná časť domu s vchodovými dverami

Sanie vzduchu pre pec

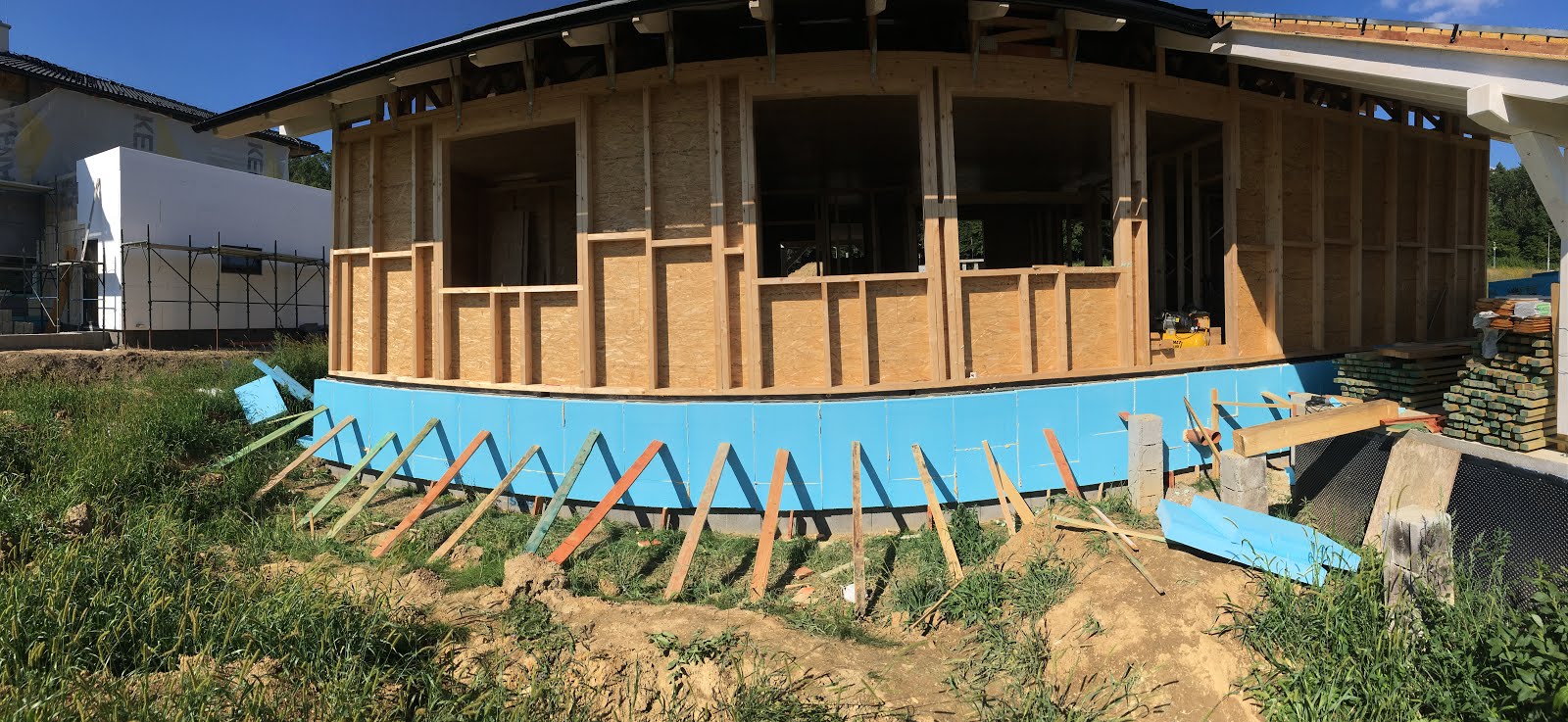

Sokel v zadnej časti domu

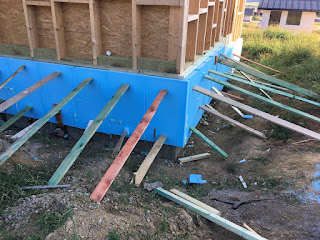

Dosky je nutné fixovať proti posunutiu do nasledujúceho dňa. Výborne na to poslúžili zvyšné dosky zo strechy. Penu sme dávali aj do väčších špár a medzi dosky tak, aby izolácia tvorila súvislú vrstvu.

Pri montáži sokla som taktiež robil aj prah vchodových dverí. Ten je podopretý kúskami KVH hranolu no s prerušením tepelného mosta. Zvyšok bol vyplnený XPS a zalepený lepiacou penou, vrch prahu zaklopený OSB doskou. Tak máme nosný prah s vynikajúcimi tepelnoizolačnými vlastnosťami.
UPDATE: prah je lepšie nechať nedokončený, a dokončiť ho až po zaliatí poteru. Napriek viacnásobnému meraniu sa mi podarilo dať vchodový prah 6 mm vyššie ako poter, a vstup na terasu o 4mm nižšie. Zbytočne som si tým skomplikoval pokládku drevenej podlahy v obývačke a dlažby v chodbičke.

KVH hranoly prenášajúce tlak

konštrukcia prahu vstupných dverí s prerušenými tepelnými mostami

Pred zaklopením OSB doskou

Súčasne s montážou sokla sme robili aj hlavný prívod elektriny a plynu. Elektrinu nám spravil elektrikár Tibor s pomocníkom. Prechod do domu sme vŕtali pod 45° uhlom smerom nadol z domu, z technickej miestnosti. Tak sme neporušili hydroizoláciu. Kábel je vedený v chráničke, rovné úseky v PVC rúrke. S hlavným prívodom sme dali aj 2x FTP kábel, ale ten sa nakoniec nepoužil, lebo nakoniec bude zavedený optický kábel až do domu. Taktiež nám Tibor preložil stavebný rozvádzač do domu, nemusíme už ťahať predlžovačku od skrinky.

hlavný prívod elektriny do domu

Trasa hlavného prívodu v chráničke

Trasa od rozvodnej skrine

Plyn sme dali z oceľových izolovaných rúr Bralen 1 col, ktoré nám Rasťo zvaril. Na takú krátku trasu sa neoplatí robiť dvakrát prechod plast - oceľ, aj keď je plastová rúra lacnejšia. Dohromady by prípojka vyšla drahšie z plastových rúr. Po zvarení sme zvary otestovali na tesnosť natlakovaním kompresorom. Zvary sme ovíjali dvoma vrstvami na to určených  pások. Plyn vchádza do domu nad úrovňou terénu.

Rasťo zvára prípojku plynu

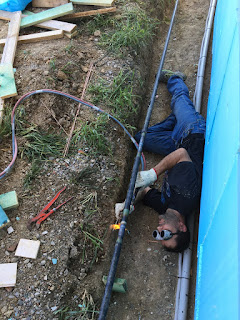

Zváranie niekedy v netradičných polohách

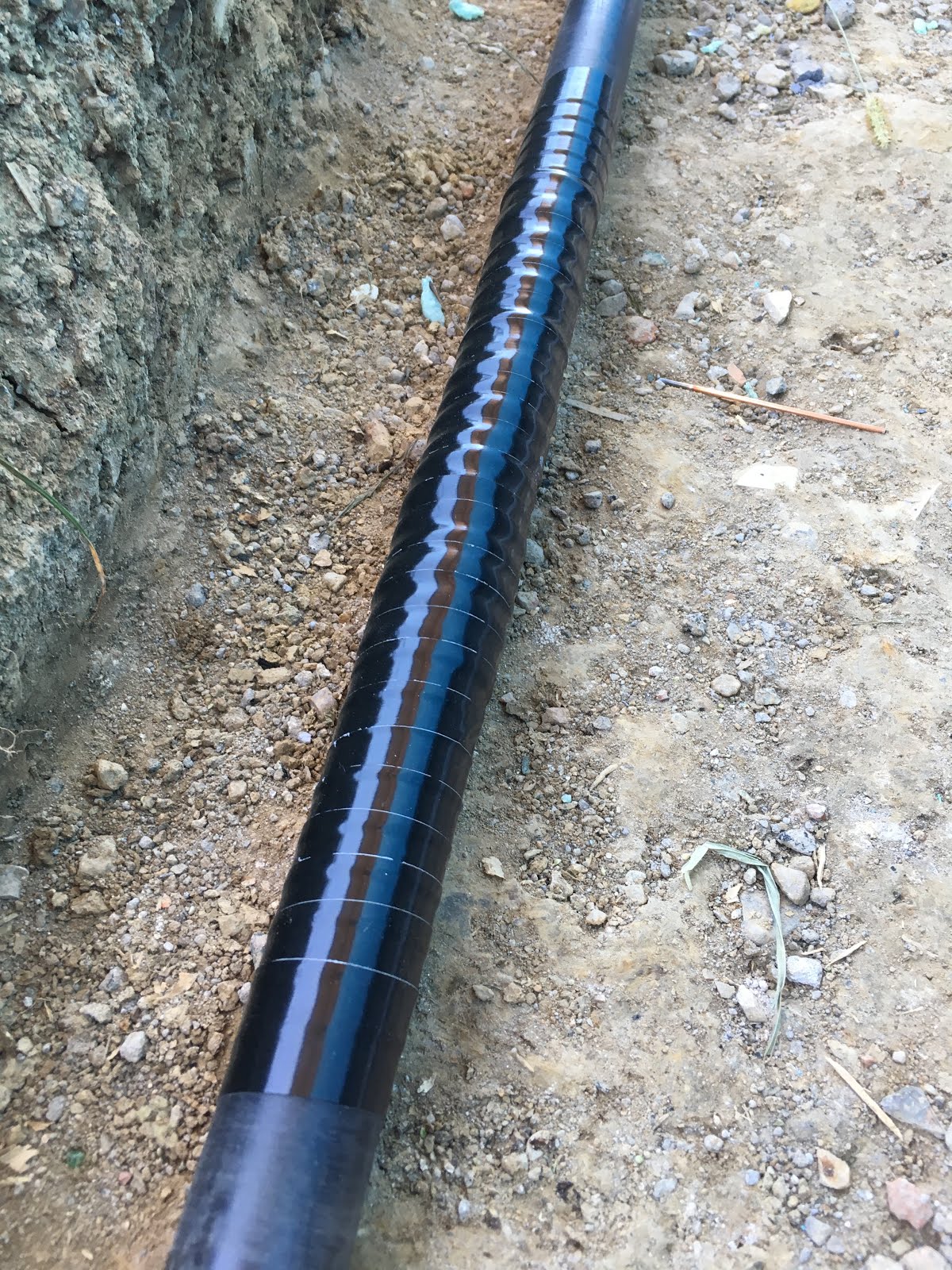

Zvar ovinutý vnútornou a vonkajšou páskou s prechodom na pôvodnú izoláciu

Tibor a Rasťo sú majstri ako sa patrí. Robia pre mňa všetko z ich profesie, stále bez problémov a všetko v súlade s predpismi, takže nieje problém s následnou revíznou správou. V prípade záujmu rád predám kontakt.

Následne sme na celý sokel natiahli sieťku a lepidlo, v dolnej časti urobili chalani brigádnici drenáž v spáde do dažďovej kanalizácie. Drenáž sme obsypali hrubým štrkom a prykryli pásmi geotextílie. Tá slúži ako filtračná vrstva  proti zaneseniu drenážnych rúr. Okolo celého sokla sme do večera natiahli nopovú fóliu a na druhý deň ráno prišiel bager robiť prvé hrubé terénne úpravy.

A to som sa tešil, lebo celý pozemok zarástol burinou a bager to zrušil.
Bager mám veľmi rád :-)

hotový sokel v predu

Hotový sokel od suseda

záhradná strana

Ráno pred terénnymi úpravami
